大物から小物まで、様々なアルミ加工に対応
アルミ切削.comは、大物から小物まで、また複合加工・5軸加工など、アルミ切削加工に関するマシニングセンタや旋盤を完備しています。こちらでは、アルミ切削.comが対応できるワークサイズや数量などをご案内致します。
なお、こちらのアルミ切削加工能力はあくまでイメージですので、詳しくはお問い合わせください。
ワークサイズ

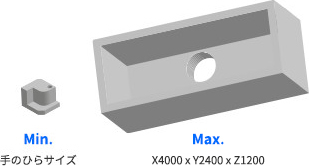

マシニング加工

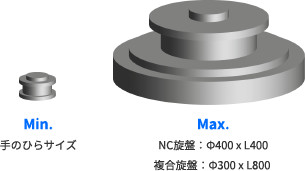

旋盤加工
※上記は当社保有の設備による加工可能なワークサイズです。これ以外でも当社の加工ネットワークにより対応致します。
詳しくはお問い合わせください。
対応可能ロット数量
- マシニング加工
大物マシニング・5面加工
1～20ケ/lot
5軸加工
1～50ケ/lot
- 旋盤加工
大物NC旋盤
1～100ケ/lot
複合加工
10～200ケ/lot
- 量産加工
小物マシニング
100～1000ケ/lot
※10,000ケ以上は、大連工場で対応
保有設備概要
マシニングセンター
| 分類 | メーカー | 型番 | 移動量XYZ | 主軸回転数 | 特徴 | 台数 | 備考 | ||
|---|---|---|---|---|---|---|---|---|---|
| 門型 | 三菱重工 | MVR30(5面門型) | 4200ｘ3000ｘ1500 | 12000回転 | HELI | AI輪郭 | UH | 1 | 門間 2,550 |
| OKK | VP1800(門型) | 2200ｘ1800ｘ460 | 12000回転 | HELI | AI輪郭 | 1 | 門間 2,000 | ||
| OKK | VP1200(門型） | 1600ｘ1300ｘ460 | 120000回転 | HELI | AI輪郭 | 1 | |||
| 5軸 | オークマ | MU-6300V | 925ｘ1050ｘ600 | 15000回転 | HELI | 先行制御 | 同時5軸 | 1 | 新規導入 |
| マザック | VARIAXIS 630 | 630x765x510 | 25000回転 | HELI | 高滑補間 | 同時5軸 | 1 | 同時5軸はΦ600以下 | |
| 大鳥 | FTV-500 | 680ｘ500ｘ550 | 15000回転 | HELI | AI輪郭 | 同時5軸 | 1 | 同時5軸はΦ480以下 | |
| 横型 | 森精機 | SH-630(5軸横型) | 840ｘ760ｘ840 | 10000回転 | HELI | 先行制御 | 同時5軸 | 1 | 同時5軸はΦ400以下 |
| 立型 | PRATIC | PYC-CNC4500 | 4500ｘ580ｘ450 | 10000回転 | HELI | AI輪郭 | 1 | 新規導入 | |
| 森精機(大) | MV-65B | 1524ｘ650ｘ650 | 12000回転 | HELI | 1 | ||||
| 森精機(α) | NV5000α1A | 800ｘ510ｘ510 | 14000回転 | HELI | AI輪郭 | 1 | |||
| 森精機(小) | SV-500 | 800ｘ510ｘ510 | 20000回転 | HELI | 先行制御 | 1 | |||
| 森精機(ﾐﾆ) | NV4000 | 600ｘ400ｘ400 | 12000回転 | HELI | 先行制御 | 1 | |||
| OKK | VM5ⅢB | 1020ｘ510ｘ510 | 14000回転 | HELI | 先行制御 | 1 | |||
| 山崎技研 | YZ-500SG ATC | 1050x500x550 | 4000回転 | 重切削可 | 1 | ||||
| 三菱重工 | M-V70D | 1250ｘ700ｘ650 | 6000回転 | 1 | |||||
| エンシュウ | S400(一号機) | 650ｘ450ｘ460 | 8000回転 | HELI | 先行制御 | 1 | |||
| エンシュウ | S400(二号機) | 650ｘ450ｘ460 | 13000回転 | 先行制御 | NC円 | 1 | |||
| 日立精機 | VM40Ⅲ | 560ｘ450ｘ450 | 12000回転 | HELI | 1 | ||||
| タッピングセンタ | ファナック | α-T10C | 500ｘ400ｘ330 | 8000回転 | 1 | ||||
| ファナック | α-T14iB | 500ｘ400ｘ330 | 8000回転 | 1 | |||||
| ファナック | α-T14iBL(二台) | 700ｘ400ｘ330 | 8000回転 | 2 | |||||
| ファナック | α-T14iD(二台) | 500ｘ400ｘ330 | 10000回転 | パレチェン | 2 | ||||
| ブラザー | S500X1 | 500ｘ400ｘ300 | 10000回転 | 1 | |||||
※特徴説明 HELI：3軸同時制御機能による遊星運動 NC円：CNC円テーブル UH：ユニバーサルヘッド
CNC旋盤
| オークマ | LB35 | Φ490 L500以下 | ||
|---|---|---|---|---|
| オークマ(旧) | LB15Ⅱ | Φ200 L100以下 | ||
| オークマ(新) | LB300 | Φ250 L200以下 |
複合加工機
| オークマ | MULTUS U3000-1SW | Φ250 L1000以下 |
|---|
ワイヤーカット放電加工機
| 三菱電機 | DIAX BA8 | 300ｘ220 | L=160切れる | |
|---|---|---|---|---|
| ファナック | α-0C | 300ｘ200 | L=150切れる |
形彫放電加工機
| 三菱電機 | DIAX EX8 |
|---|
NCフライス盤
| 静岡鉄工所 | VHR-AN 新 | 700ｘ320ｘ400 | 4500回転 | |
|---|---|---|---|---|
| 静岡鉄工所 | VHR-AF 旧 | 700ｘ320ｘ400 | 4500回転 | |
| 山崎技研 | YZ-8WRⅢ | 850ｘ400ｘ600 | 2000回転 |
平面研削盤
| 岡本工機 | 63em | 600ｘ300 |
|---|
横型ターレットプロッター(ワリキリ)
| ファースト | HAL-H106 | 320ｘ240ｘ240 | 6000回転 |
|---|
全自動工具研磨盤
| サイバーRC | GME-100V | 対応工具長 45～200 | ﾄﾞﾘﾙφ3-φ16、ｴﾝﾄﾞﾐﾙφ4-φ16、ﾘｰﾏφ4-φ16 |
|---|
三次元測定器
| ミツトヨ | CRT-A710-2Y | 705ｘ1005ｘ605 | CNC仕様 | |
|---|---|---|---|---|
| 東京精密 | VF600A | 600ｘ500ｘ300 |
画像寸法測定機
| キーエンス | IM-6225 | 100*200/25*125 |
|---|
ワンショット3D形状測定機
| キーエンス | VR-3200 | 184*88*90 |
|---|
大物のアルミ切削加工から、複合加工･5軸加工、
小物マシニング加工･旋盤加工まで。
アルミ加工のことならお任せください。
