アルミVE事例

アルミのネジ切削におけるVE設計のポイント

Before

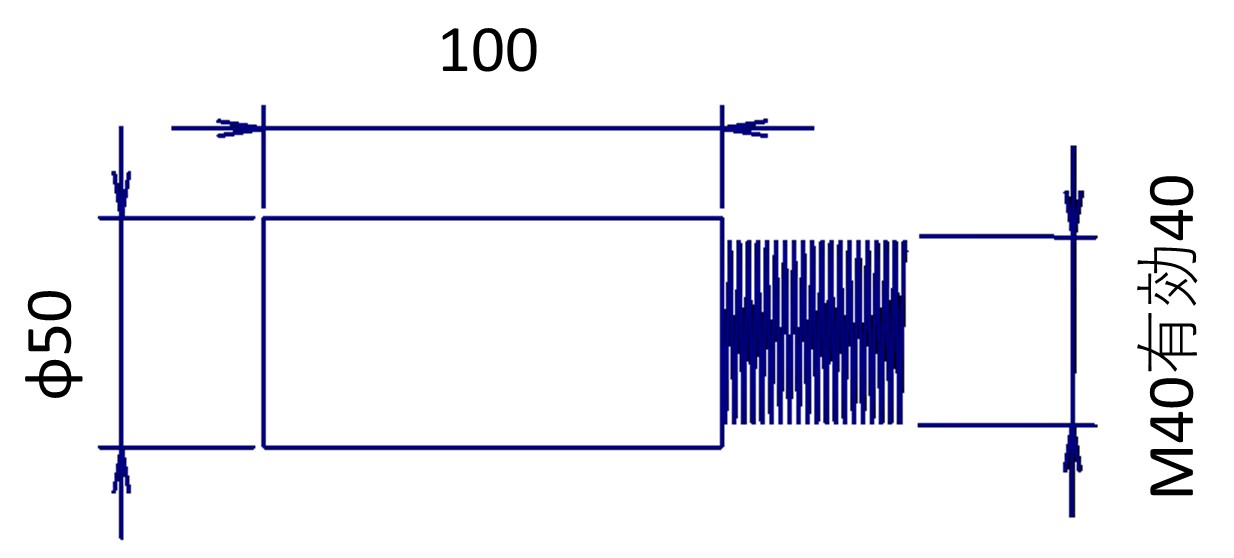

下図のような、アルミ丸棒の先端にネジ加工を行う図面が多々あると思います。
こうしたネジ切りは旋盤で加工することになるのですが、これを加工する際には、
ネジ切りバイトで切削します。この際、アルミ丸棒の端面に工具があたるために
おねじを奥まで切る事ができませんよね？
こういった事案の際には、アルミ切削.comは形状変更の提案を行っています。

After

その提案とはこんなものです。上の図（M40×ピッチ2と仮定）をご覧ください。
この図では、ねじの有効が必要な場合は100mmの所を少し逃がして、
ねじを切るスペースを作るようにしています（今回は３mm逃がすように設定）
このような提案を採用して頂ければ、必要有効長を守ることができます。
こういった寸法･形状変更の提案もアルミ切削.COMでは随時行っておりますので
お気軽にご相談ください。

アルミ切削.comでは、毎日切削部品を目にし、それをどうやって加工するか？どうやれば早く加工できるか？あるいはどのような提案すべきかに日々取り組んでおります。今回ご紹介したようなネジ切り部のVE提案は実は多くある事例なのですが、こうした単純なもの以外にも複雑な形状の切削加工・提案に取り組んでおりますので、アルミの切削のことなら当社にご相談ください。アルミ切削のプロとして、もっとも最適な形状をご提案させて頂きます。
