アルミ加工事例

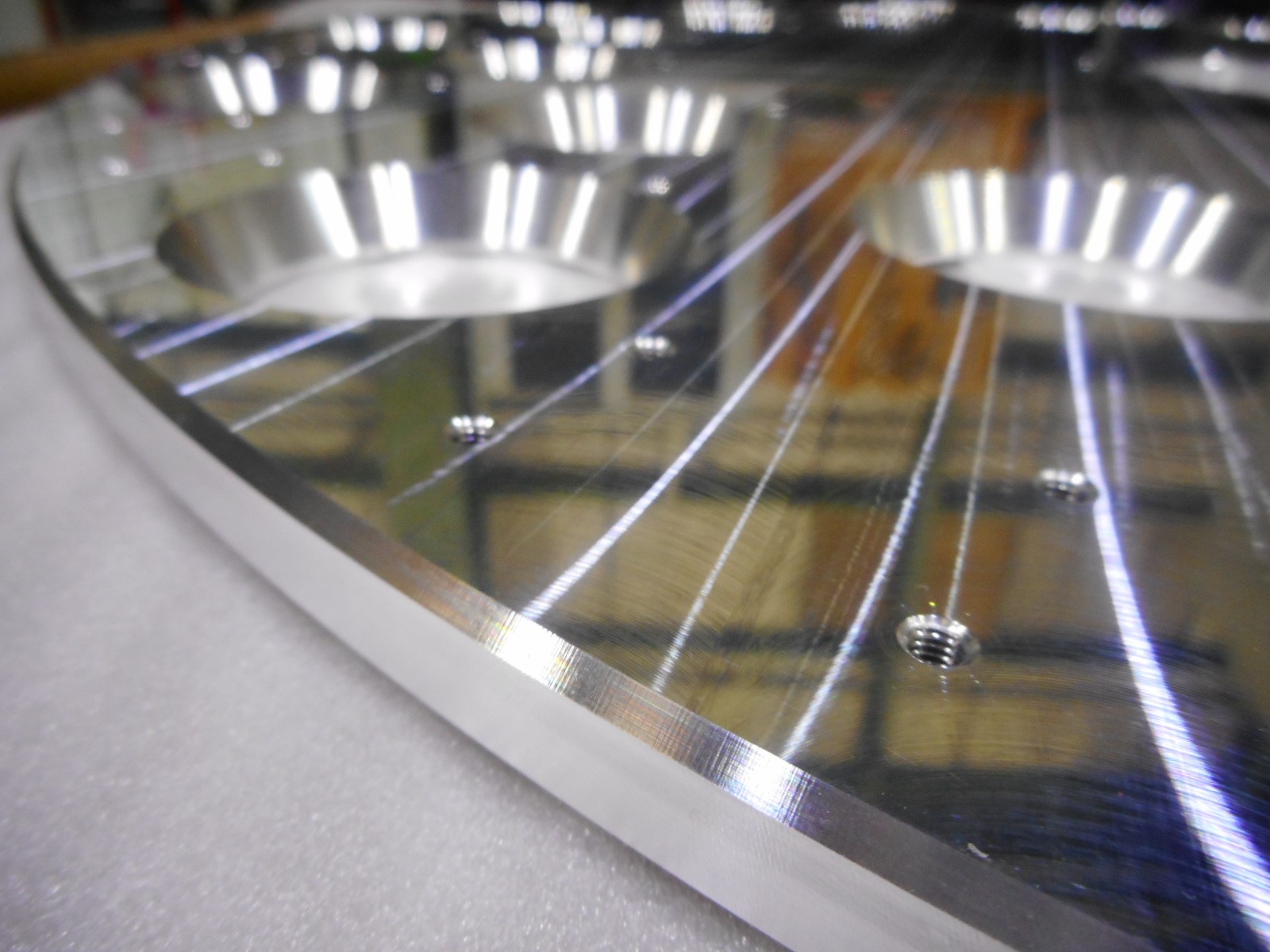

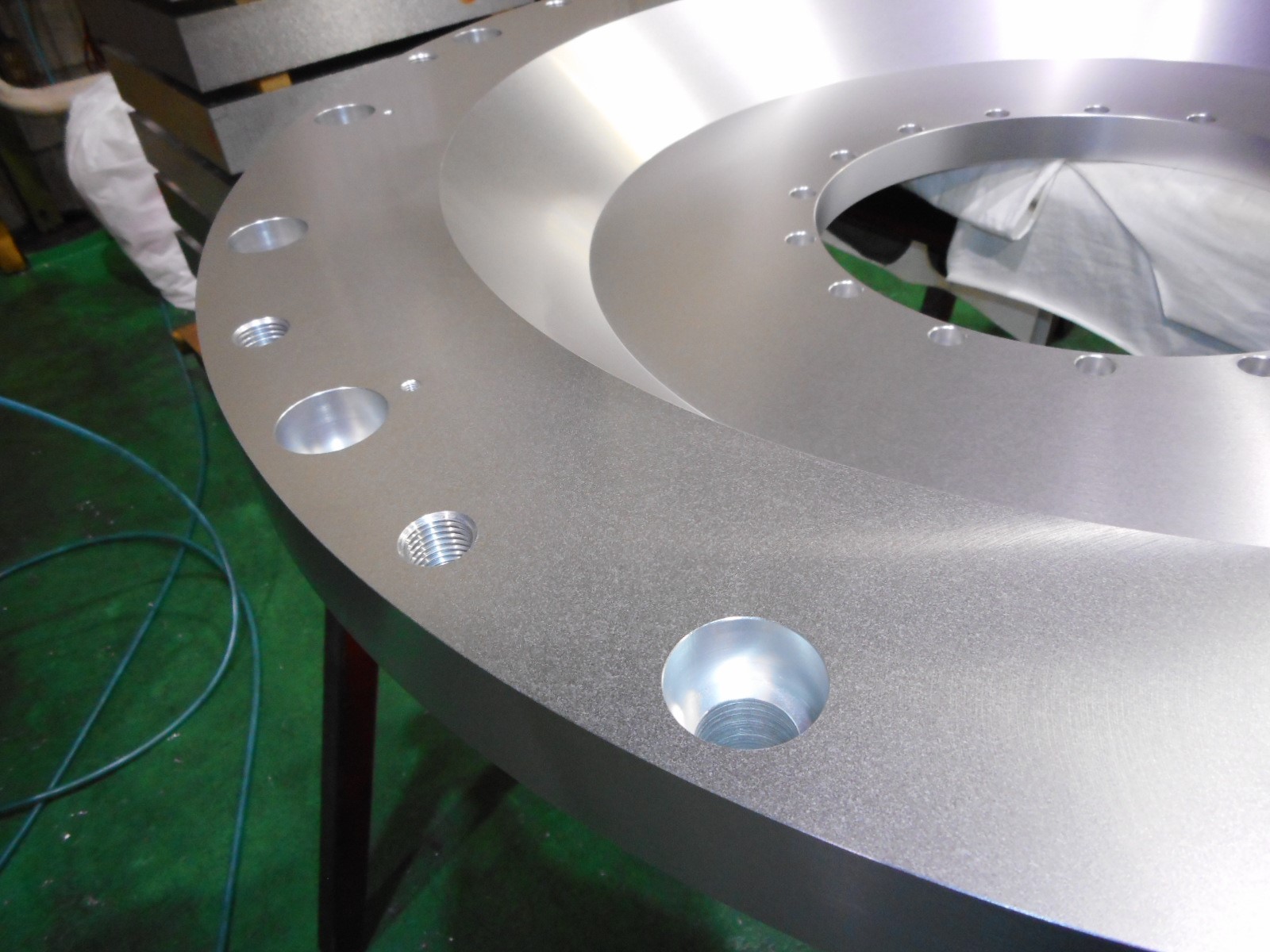

大型フライス／アルミ切削加工品（φ900×13 A5052）
| 業界 | 非公開 |
| 用途 | 非公開 |
| 材質 | アルミ A5052 |
| 寸法 | φ900×13 |
| 加工機 | 三菱門型MVR30（5面加工機） |
今回紹介させていただくアルミ加工品は材料サイズが15×910×910の角板からの全切削加工した製品です。特徴としましては、φ75の穴の口元に対して60度のC面取りが30箇所あり、穴径・C面角度・穴ピッチとそれぞれに0.05の寸法公差があります。
通常、60度のC面取り加工は専用工具を用いて加工するのですが、寸法公差が安定しないおそれがあります。今回こちらの製品を加工するにあたり、当社では成形工具を製作する事にしました。その結果、寸法公差の安定化に成功し、切削面の仕上りに対しても満足できる内容となりました。また、図面上には平面度や平行度の記載はされていませんが、こちらの製品のピッチ公差を実現するための加工を施しました。アルミ切削.comではそういったひと手間を加える事によりお客様に満足いただける製品を提供出来るように心掛けております。アルミ切削の事ならアルミ切削.comにぜひお任せ下さい。
- アルミ大物加工・
５面加工 - アルミ複合加工・
５軸加工 - アルミ
マシニング加工 - アルミ
旋盤加工
アルミ大物加工・5面加工
-
ベースブロック／アルミ切削加工品（200×400×500 A5052）
-
アルミ切削加工品（70×350×600 A5052）
-
ベース／アルミ切削加工品（1000×1900×30 A5052）
-
ベース／アルミ切削加工品（2000×2500 A5083）
-
大型プレート／アルミ切削加工品（25×1600×1850 A5052）
-
大型フライス／アルミ切削加工品（φ900×13 A5052）
-
大型ベース／アルミ切削加工品（50×300×1650 A5052）
-

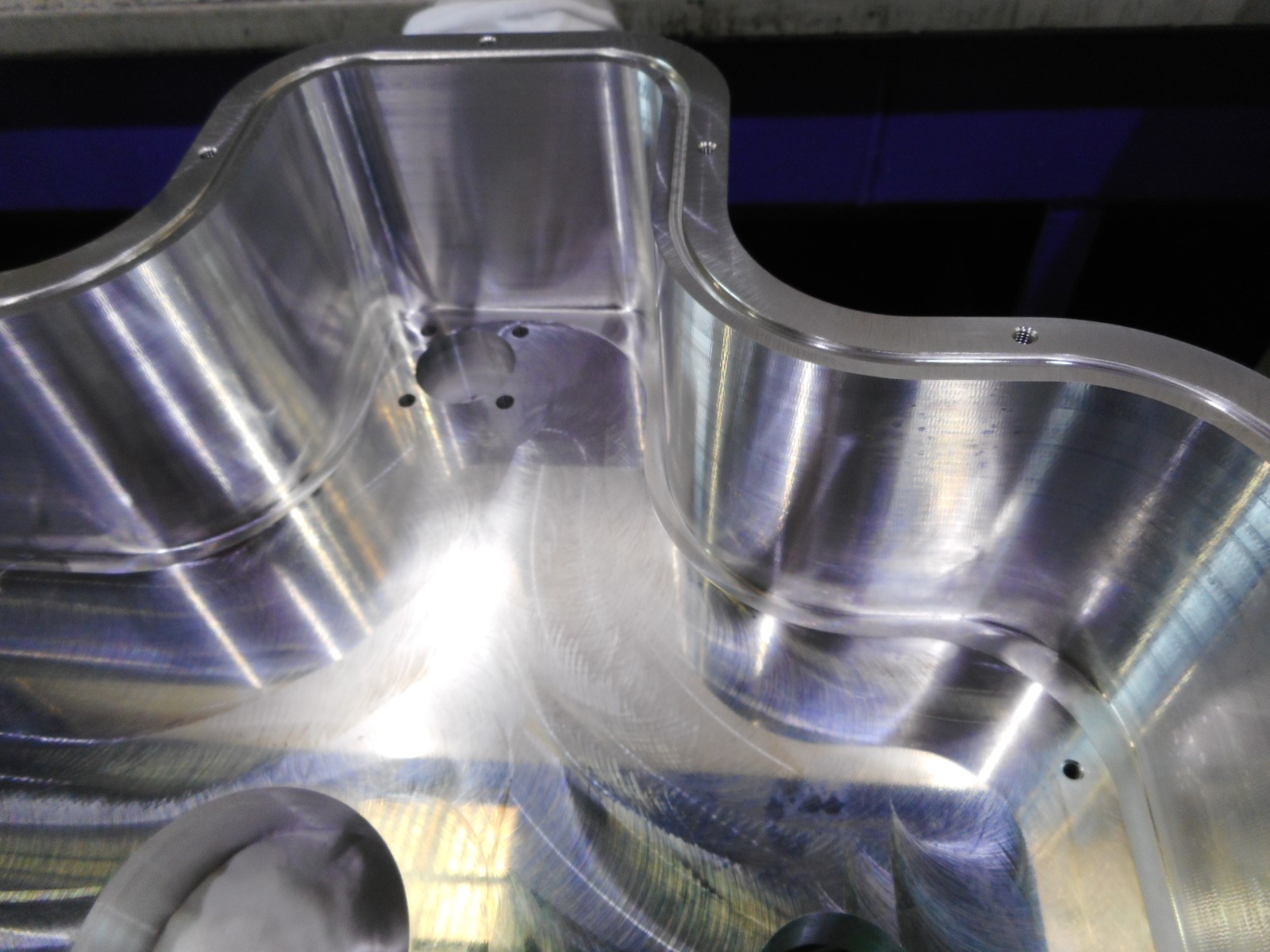

大物アルミ切削加工品（200×600×900 A5052）
-
アルミダイキャスト切削加工品（120×400×450 ADC12）
-
アルミカバー／アルミ切削加工品（200×450×1200 A5052）
-
大型プレート／アルミ切削加工品（t15×650×650 A5052）
-
大型アルミ切削加工品（850×800×250 A5052）
-
プレート／アルミ切削加工品（25×400×2500 A5052）
-
アルミ枠／アルミ切削加工品（250×400×1000 A5052）
-
ベースプレート／アルミ切削加工品（18×1800×1500 A5052）
-
アルミ吸着ベース（切削加工）_12×540×690
-
ベースプレート／アルミ切削加工品（t25×1100×1400 A5052）
-
フランジ／アルミ切削加工品（φ850×100 A5052）
-
フランジ／アルミ切削加工品（φ550×200 A5052）
-
フランジ／アルミ切削加工品（φ800×50 A5052）
-

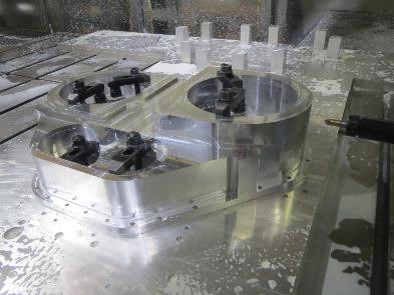

大型ケース／アルミ切削加工品（700×1000×t300 A5052）
-
大型ベースプレート／アルミ切削加工品（1000×1500×t40 A5052）
-
モーターケース／アルミ切削加工品（250×400×1200 A5052）
アルミ複合加工・5軸加工
-

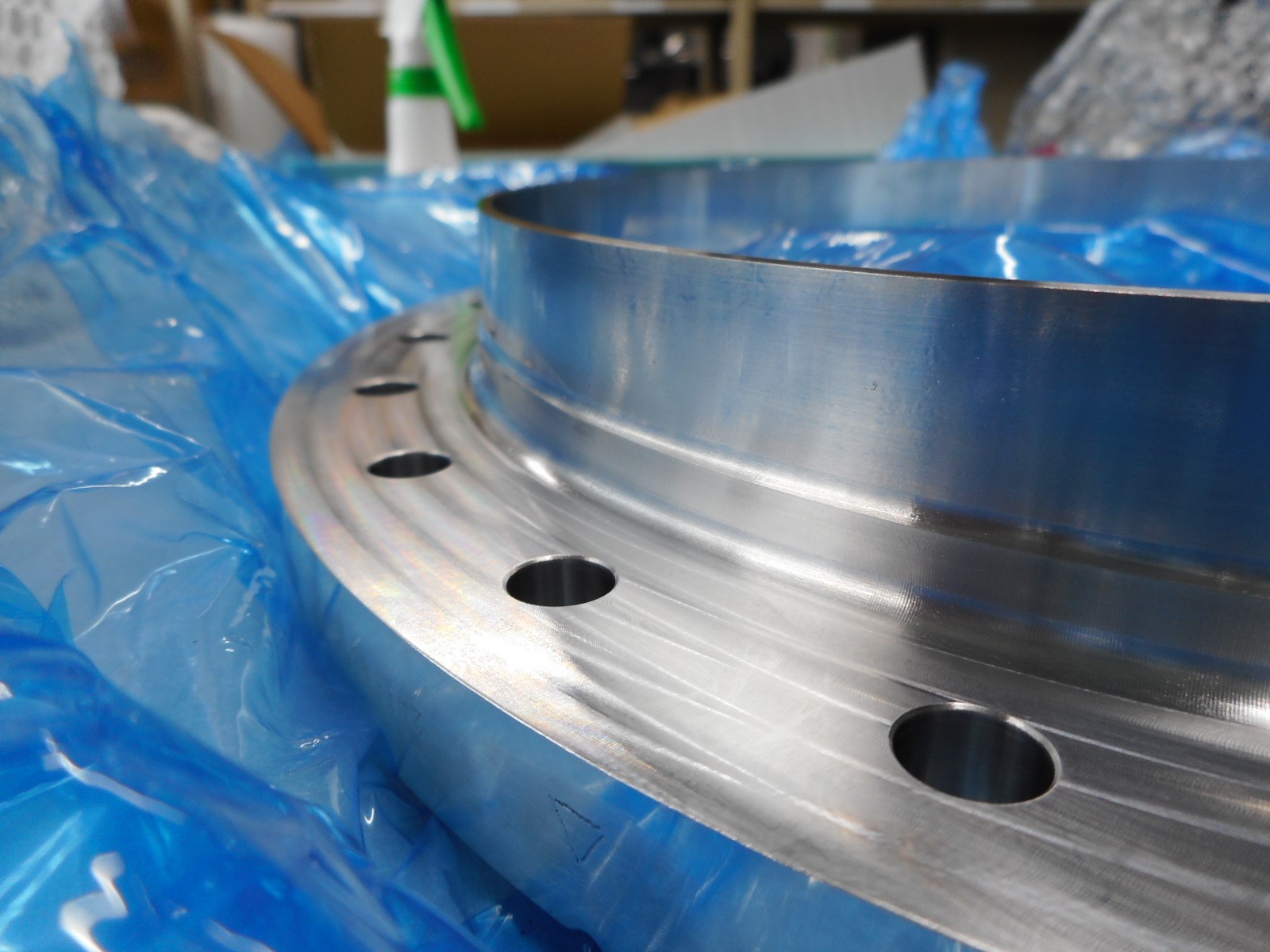

宇宙開発製品／アルミ複合旋盤加工品（φ300×45 A6061）
-
航空機アルミ複合加工品（φ80×200 A7075）
-
アルミ5軸加工品（ロボット）（250×350×400 A5052）
-
アルミ旋盤加工品（ロボット）（600×600×100 A5052）
-
アルミジョイント／アルミ複合加工品（φ80×220 A5056）
-
ジョイント／アルミ複合加工品（φ130×200 A6061）
-

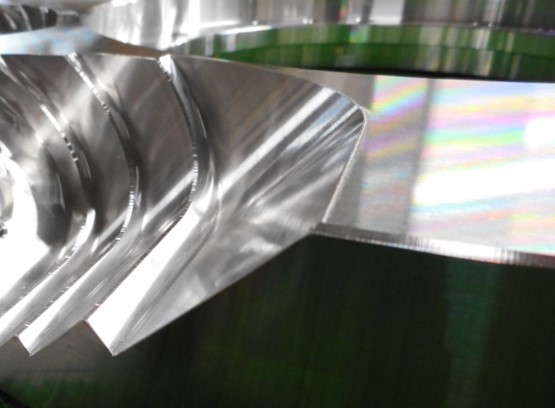

アルミフレーム／アルミ複合加工品（φ180×150 A7075）
-
アルミリング／アルミ複合加工品（φ300×50 A5056）
-
ブラケット（ドローン向け）／アルミ複合加工品（t50×120×120 A5052）
-
医療機器用カバー／アルミ複合加工品（φ70×30 A5052）
-
フレームボディ／アルミ5軸加工品（φ75×130）
-
アーム（自動車）／アルミ5軸加工品（60×30×200 A5052）
アルミマシニング加工
-
鋳物⇒総切削アルミ加工品（φ115×35）
-
アルミ切削加工品（230×460×330 A5052）
-
アルミプレート／アルミ切削加工品（A5052）
-
アルミ切削加工品（60×1200×2100 Ａ5052）
-
カバー／アルミ切削加工品（60×300×500 A5052）
-
アルミ旋盤加工品（ロボット）（600×600×100 A5052）
-
アルミコイルケース（φ250×100）
-
アルミフランジ（ロボット）／アルミ切削加工品（t50×120×120 A5052）
-
医療機器ベース／アルミ切削加工品（t10×250×250 A5052）
-
フランジ／アルミ切削加工品（t30×80×80）
-
シリンダー（自動車）／アルミ切削加工品（t50×50×80）
-
グリップコア／アルミ切削加工品（φ75×115 A6063）
-
ラインラック／アルミ切削加工品（t3×125×125 A5052）
-
フレーム（カメラ）／アルミ切削加工品（t10×80×120 A5052）
-
カバー（テレビ）／アルミ切削加工品（t50×120×120 A6061）
-
ブラケット／アルミ切削加工品（t80×120×200 A5052）
アルミ旋盤加工
-

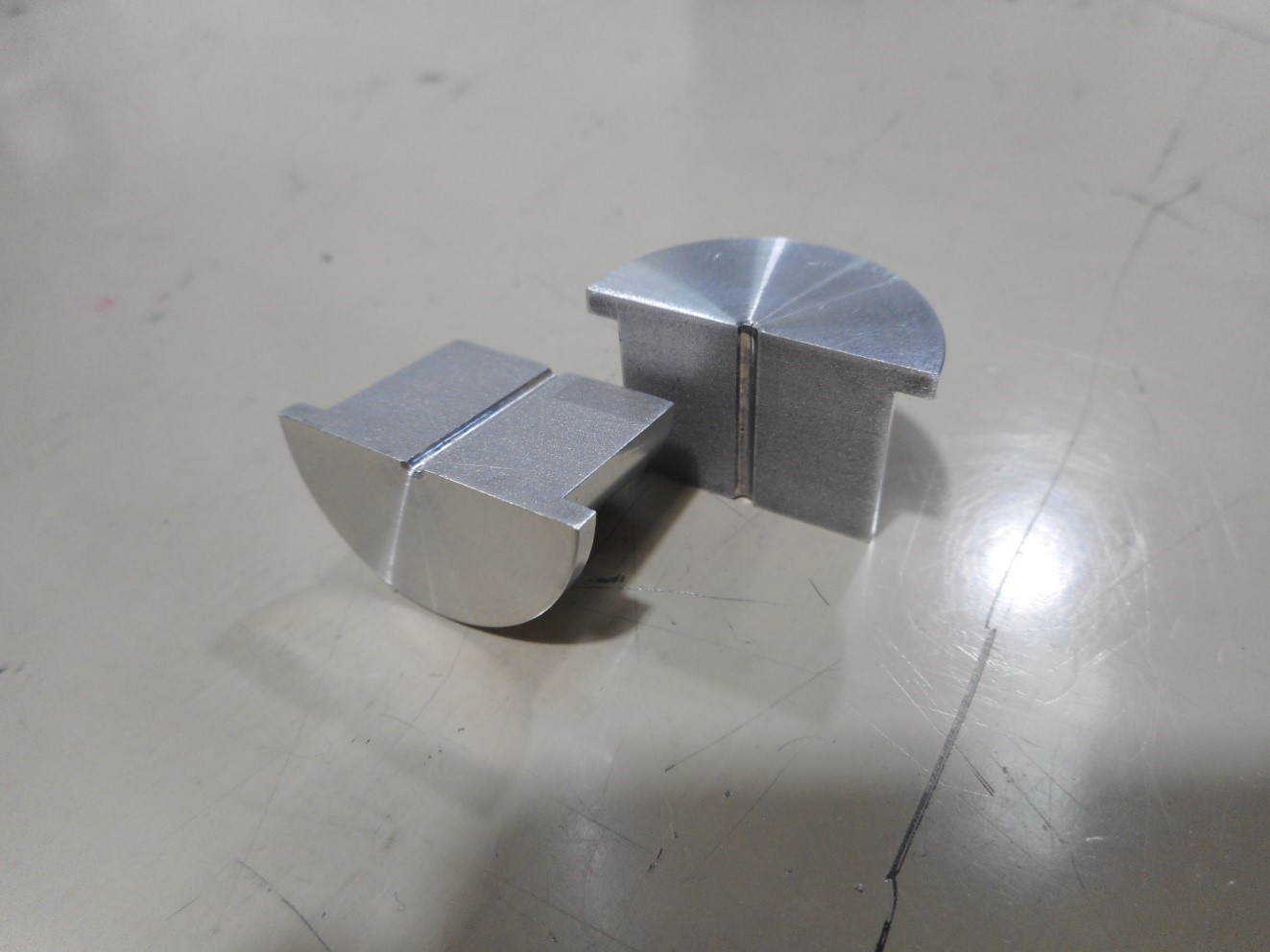

旋盤加工用コレット
-
